GRUNDLAGEN VON BLATTFEDER-FEDERUNGSSYSTEMEN

Blattfedern sind das Rückgrat von Nutzfahrzeug-Federungssystemen weltweit. Obwohl sie eine der ältesten Federungstechnologien darstellen, haben sich moderne Blattfedern erheblich weiterentwickelt und bleiben die effizienteste, langlebigste und kostengünstigste Lösung für LKW, Transporter, Pickups und Anhänger.

Dieser umfassende Leitfaden behandelt alles, was Sie über die Funktionsweise von Blattfeder-Federungssystemen wissen müssen - von ihren Kernfunktionen über ihre Befestigungsmechanismen bis hin zu den Gründen, warum sie weiterhin den Nutzfahrzeugsektor dominieren.

Möchten Sie Blattfedern kaufen? Wählen Sie Ihren Fahrzeugtyp, um die richtige Feder für Ihren Pickup, Transporter, LKW oder Anhänger zu finden.

Fahrzeug auswählen

Welche Funktionen erfüllt eine Blattfeder?

Obwohl sie im Alltag meist einfach nur als „Feder“ bezeichnet wird, erfüllt eine Blattfeder im Fahrwerk eines Fahrzeugs mehrere entscheidende Aufgaben – weit über die reine Stoßdämpfung hinaus:

Strukturelle Verbindung zwischen Achse und Fahrgestell

Die primäre mechanische Funktion einer Blattfeder besteht darin, die Achse mit dem Fahrgestell des Fahrzeugs zu verbinden. Das bedeutet, dass die Feder nicht nur vertikale Lasten trägt, sondern auch dafür sorgt, dass die Achse unter allen Fahrbedingungen korrekt positioniert bleibt.

Wenn die Blattfeder – insbesondere das Hauptfederblatt (oberstes Blatt) – gebrochen, locker oder gar nicht vorhanden ist, ist die Achse nicht mehr richtig gesichert. Im Extremfall kann dies zu folgenden Problemen führen:

• Fehlausrichtung der Achse
• Instabiles Fahrverhalten
• Im schlimmsten Fall Kontrollverlust über das Fahrzeug

Kontrolle der Achsrichtung und -ausrichtung

Die Blattfeder übernimmt außerdem eine führende Rolle: Sie hält die Achse in ihrer Position und verhindert unerwünschte Bewegungen nach vorne, hinten oder zur Seite.

Wenn die Blattfeder falsche Maße hat oder wenn die linke und rechte Seite sich in Höhe, Länge oder Steifigkeit unterscheiden, bleibt die Achse nicht mehr parallel zum Fahrgestell. Dies führt zu Problemen wie:

• Ungleichmäßiger Reifenverschleiß
• Das Fahrzeug zieht zu einer Seite
• Schlechtes Fahrverhalten oder mangelhafte Lenkreaktion

Lastaufnahme und Fahrkomfortregelung

Blattfedern sind Bestandteil eines umfassenderen Fahrwerksystems, das in der Regel folgende Komponenten umfasst:

• Blattfeder
• Stoßdämpfer
• Anschlagpuffer
• Reifen (letzter Kontaktpunkt zur Straße)
• Stabilisator (optional, je nach Fahrzeugmodell und Achstyp)

Gemeinsam sorgen diese Komponenten dafür, dass das Fahrwerk folgende Aufgaben erfüllt:

• Optimale Reifenhaftung auf der Fahrbahn
• Fahrstabilität und Sicherheit bei Kurvenfahrten
• Gleichmäßige Gewichtsverteilung auf alle Räder
• Kombination aus Fahrkomfort und Schutz der Ladung durch Abfedern von Stößen und Vibrationen

Wie wird eine Blattfeder an Achse und Fahrgestell montiert?

Damit eine Blattfeder ihre volle Funktion erfüllen kann, muss sie sowohl an der Achse als auch am Fahrgestell sicher befestigt sein. Die Zuverlässigkeit und Sicherheit eines Fahrwerksystems hängt maßgeblich von der korrekten Verbindung dieser Komponenten ab.

Achsbefestigung: U-Bolzen und Mittelbolzen

Die Blattfeder wird mit Hilfe von U-Bolzen an der Achse befestigt. Diese umschließen den Achskörper und pressen das Federpaket fest an den Achsschenkel. Zwischen Achse und Trapezfederpaket befindet sich in der Regel ein Federsitz oder eine Auflage – manchmal mit Gummipuffer oder Zentrierstift kombiniert.

Wichtige Bauteile:

• U-Bolzen: Umschließen die Achse und fixieren das Federpaket mit hochfesten Muttern
• Deckplatte (Top Plate): Liegt auf dem Federpaket und hält die U-Bolzen in Position
• Mittelbolzen (Zentrierschraube): Verläuft vertikal durch das gesamte Federpaket und zentriert die Achse exakt, um seitliche Bewegungen zu verhindern.

Wenn die U-Bolzen nicht korrekt angezogen oder gelockert sind, kann sich die Achse verschieben oder verdrehen – das führt zu unsicheren Fahrbedingungen.

Verbindung mit dem Fahrgestell: Augen, Buchsen, Schwingen

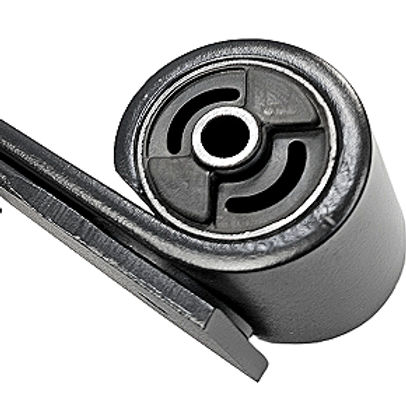

An beiden Enden der Blattfeder befinden sich sogenannte Federaugen, die am Ende der Hauptlage geformt sind. Diese dienen als Befestigungspunkte am Fahrgestell.

Es gibt zwei Montagearten:

• Festes Auge (in der Regel vorne): Wird direkt mit dem Fahrgestell oder einem Befestigungsbügel verschraubt – über eine Schraube mit Gummi- oder PU-Buchse
• Schwinge (in der Regel hinten): Ein bewegliches Verbindungselement, das eine Längenänderung der Feder beim Einfedern ermöglicht

Zweck der Schwinge:

• Ermöglicht die Längenänderung der Feder beim Durchbiegen
• Verhindert Verspannungen und übermäßige Belastung am Federauge
• Sorgt für eine geschmeidige Bewegung des Fahrwerks

Funktion der Buchsen

Die Buchsen in den Federaugen (häufig aus Gummi, Metall-Gummi-Verbund, Kupfer oder Polyurethan) haben die Aufgabe, Vibrationen zu dämpfen, Fahrbahngeräusche zu isolieren und kontrollierte Bewegungen der Feder zuzulassen.

Verschlissene Buchsen können folgende Probleme verursachen:

• Polter- oder Klappergeräusche
• Ungleichmäßiger Reifenverschleiß
• Fehlausrichtung oder ungenaue Führung der Achse
• Vibrationen
• Federbruch am Federauge

Sind Blattfedern veraltete Lösungen?

Obwohl Blattfeder-Fahrwerke seit über 150 Jahren im Einsatz sind, gelten sie keineswegs als veraltet. Im Gegenteil: Die moderne Blattfedertechnologie hat sich – insbesondere in den letzten vier Jahrzehnten mit der Einführung der Parabelfeder – erheblich weiterentwickelt.

Heute zählen Blattfedern zu den effizientesten und kostengünstigsten Fahrwerkslösungen, insbesondere im Bereich der Nutzfahrzeuge. Ihre Einfachheit, Langlebigkeit und hohe Tragfähigkeit machen sie in vielen Fahrzeugkategorien zur bevorzugten Wahl.

Laufende Entwicklungen

Laufende Entwicklungen haben die Leistung zusätzlich verbessert:

• Hochfeste Federstähle erhöhen die Dauerfestigkeit
• Verbundwerkstoffe reduzieren das Gewicht bei gleichbleibender Traglast
• Parabolisch gewalzte Blattfedern sorgen für verbesserten Fahrkomfort und eine präzisere Achsführung

Aktuelle Nutzung im Markt

Schwere Nutzfahrzeuge und Anhänger

• Rund 60–70 % dieser Fahrzeuge verwenden Blattfedern an einer oder mehreren Achsen
• Davon entfallen:
o ca. 70–80 % auf Parabelfedern
o ca. 20–30 % auf Trapezfedern (Mehrlagenfedern) – vor allem bei Baufahrzeugen wie Kippern oder Betonmischern
o Der verbleibende Anteil nutzt Luftfederungssysteme

Leichte Nutzfahrzeuge (3,5 bis 7 Tonnen)

• Rund 90 % verwenden Blattfedern an der Hinterachse
• Etwa 10–20 % auch an der Vorderachse
• Mehrheitlich mit Parabelfedern, einige Varianten setzen Luftfederung ein

Pick-up-Fahrzeuge

• Rund 90 % der führenden Pick-up-Marken weltweit setzen weiterhin auf Trapezfedern an der Hinterachse
• Ausgewählt aufgrund ihrer hohen Nutzlast, Geländetauglichkeit und geringen Wartungsanforderungen

Blattfedern sind keine Relikte der Vergangenheit – sie sind hochentwickelte, moderne Komponenten, die nach wie vor zentrale Aufgaben im weltweiten Transportwesen erfüllen. Durch laufende Innovationen in Material und Konstruktion bleiben sie ein unverzichtbarer Bestandteil moderner Fahrwerksysteme für Nutzfahrzeuge.

Warum Blattfedern die effizienteste Lösung für Nutzfahrzeuge im Vergleich zu Schraubenfedern sind

Bei der Konstruktion oder Auswahl von Fahrwerkssystemen für Nutzfahrzeuge sind Effizienz, Haltbarkeit und Wirtschaftlichkeit entscheidende Faktoren. Während Schraubenfedern häufig in Pkw verwendet werden, bleiben Blattfedern die praktischste und effizienteste Lösung für Transporter, Pick-ups, Lkw, Anhänger und andere Nutzfahrzeuge.

Wirtschaftlichkeit ist entscheidend bei der Konstruktion von Nutzfahrzeugen

Im Nutzfahrzeugsegment haben Betriebs- und Herstellungskosten einen direkten Einfluss auf die Wettbewerbsfähigkeit. Flottenbetreiber und Hersteller suchen nach Lösungen, die:

• Eine hohe Nutzlast ermöglichen
• Eine lange Lebensdauer bieten
• Wenig bzw. einfach durchzuführende Wartung erfordern
• Wettbewerbsfähige Produktionskosten ermöglichen

Blattfedern erfüllen all diese Anforderungen deutlich besser als Systeme auf Basis von Schraubenfedern.

Blattfedern bieten das beste Kosten-Nutzen-Verhältnis

Blattfedern bieten eine hohe Tragfähigkeit bei vergleichsweise geringen Material- und Herstellungskosten. Im Gegensatz zu Schraubenfedern, die oft zusätzliche Bauteile zur Führung, Positionierung und Stabilisierung der Achse benötigen, sind Blattfedern selbsttragend und multifunktional:

• Sie tragen vertikale Lasten
• Sorgen für die korrekte Positionierung und Ausrichtung der Achse
• Bieten Quer- und Längsstabilität
• Machen häufig zusätzliche Komponenten wie Schubstreben oder Panhardstäbe überflüssig

Durch diese Integration mehrerer Funktionen in ein einziges Federelement reduziert sich die Anzahl der benötigten Bauteile und somit auch die Gesamtkosten erheblich.

Geringe Systemkomplexität und weniger Komponenten

Ein Fahrwerk mit Blattfedern ist mechanisch deutlich einfacher aufgebaut als Systeme mit Schraubenfedern. Mit Blattfedern bedeuten weniger bewegliche Teile:

• Einfache Montage
• Geringerer Wartungsaufwand
• Höhere Haltbarkeit
• Reduziertes Risiko mechanischer Ausfälle

Dies ist besonders in anspruchsvollen Einsatzbereichen wie Bauwesen, Lieferflotten oder dem Fernverkehr von großer Bedeutung.

Progressives Federverhalten lässt sich mit Blattfedern einfach umsetzen

Blattfedern ermöglichen auf einfache Weise ein progressives Federverhalten – und das durch mehrere bewährte Konzepte:

• Zusatzfedern (Helper-Federn), die nur bei hoher Belastung aktiv werden
• Mehrstufige Federpakete, die sich mit zunehmender Durchbiegung allmählich versteifen
• Parabolisch gewalzte Blattfedern, deren Materialdicke entlang der Länge abnimmt und so eine variable Federrate erzeugt

Auf diese Weise bieten Blattfedern sowohl Fahrkomfort im unbeladenen Zustand als auch hohe Steifigkeit bei voller Beladung – häufig ohne den Einsatz komplexer aktiver Fahrwerksysteme.

Überlegene Lastaufnahme und Achsstabilität

Im Gegensatz zu Schraubenfedern, die eine aufwendige Fahrwerksgeometrie zur Führung der Achse erfordern, übernehmen Blattfedern diese Aufgabe konstruktionsbedingt. Sie kontrollieren die Achsbewegung in alle Richtungen und eignen sich daher besonders für:

• Hohe Nutzlasten
• Zugfahrzeuge
• Unwegsames Gelände
• Hinterachsen von Transportern, Pick-ups und Lkw

Zusätzlich sorgt die breite Auflagefläche zwischen Blattfeder und Achse für eine gleichmäßige Kraftverteilung, reduziert Punktbelastungen und minimiert den Verschleiß.

Fazit

Auch wenn Schraubenfedern im modernen Fahrwerksdesign – insbesondere bei Pkw – ihre Berechtigung haben, bleiben Blattfedern im Bereich der Nutzfahrzeuge in Bezug auf Effizienz, Einfachheit und Robustheit unübertroffen.

Sie bieten eine integrierte Lösung für Lastaufnahme, Achsführung und Fahrverhalten – bei einem Bruchteil der Kosten und Komplexität anderer Systeme.

Dank kontinuierlicher Innovationen wie parabolischem Design, hochfesten Federstählen und Verbundmaterialien bleibt die Blattfeder auch künftig die zuverlässigste und wirtschaftlichste Fahrwerkslösung für den Nutzfahrzeugsektor.
